分享hmi人机界面知识，详解西门子hmi人机界面的类型

       现在市面上的很多智能电子设备都是有hmi人机界面这个系统功能。那么西门子hmi人机界面有哪些类型呢？今天就让faceui来给大家分享一下关于西门子hmi人机界面类型，感兴趣的朋友们进来了解一下吧。

　　HMI 面板 － 特别适合恶劣的工业环境：SIMATIC 面板系列可以为每个应用提供合适的解决方案，从简单的键盘面板、移动和固定操作界面，直到全能面板——坚固、小巧及多界面选项。 明亮的显示屏和无差错人机工程学操作，配备键盘或触摸屏操作界面，为系统提高了附加值。

　　HMI人机界面

　　hmi人机界面是指具有人-机器交互功能的设备统称，如触摸屏、安装有hmi软件的pc等。

　　tft（thinfilmtransistor）是薄膜晶体管的缩写，tft是液晶显示屏的一种控制显示方式，除此之外，还有tn、dstn等方式。从本质上说，hmi和tft是风牛马不相及的两样事物。只是因为hmi设备部件使用了tft式液晶显示屏，才使两者在使用方面产生交集。

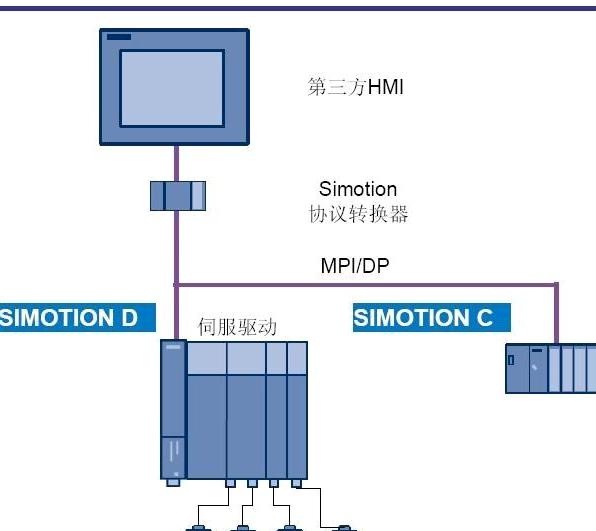

　　图片来源于网络

　　人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI 产品的性能高低，是HMI的核心单元。根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。HMI软件一般分为两部分，即运行于 HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如JB－HMI画面组态软件）。使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI 产品的串行通讯口，把编制好的“工程文件”下载到HMI的处理器中运行。

　　所有高效能 HMI具备多样的选择及具有竞争力的价格，可靠、高效、聪明的硬件及坚固的外壳，高质量产品，最佳的特点，动画编辑多样、高分辨率的图形，采用C语言程序设计，面板 7"以上可选购不锈钢前框，IP 66K防护等级，可应用于严酷的环境。

　　西门子hmi人机界面的类型

　　西门子hmi人机界面触摸屏系列产品主要有三种Comfort panels(精智面板)、Basic panels(精简面板)以及Smart panels(精彩面板)。其中Comfort panels属于高端屏，功能较为丰富，而Smart panels则适用于最简单的应用。

　　1、Comfort panels(精智面板)的特点

　　宽屏幕显示尺寸从4in到22in(1in =0.0254m)，可进行触摸操作或按键操作；有效的节能管理；万一发生电源故障，可确保100%的数据安全；使用系统卡来简化项目传输；可在危险区域中使用；同时支持PROFIBUS/MPI接口和PROFINET(LAN)接口；支持多种通信协议，例如：PROFIBUS、PROFINET以及第三方协议。

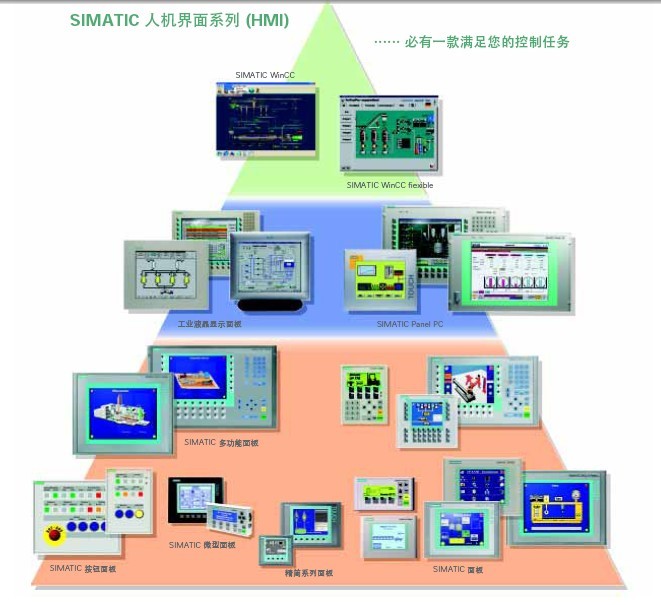

　　图片来源于网络

　　2、Basic panels(精简面板)的特点

　　适用于不太复杂的可视化应用；所有显示屏尺寸具有统一的功能；显示屏具有触摸功能，可实现直观的操作员控制；按键可任意配置，并具有触觉反馈；只有一种通信接口，PROFIBUS或PROFINET(LAN)接口；支持多种通信协议，PROFIBUS或PROFINET以及第三发协议。

　　3、Smart panels(精彩面板)的特点

　　集成的工业以太网接口，可以和S7-200 Smart以及LOGO!OBA7建立连接；通过以太网可以同时连接3台控制器；通过串口可以连接西门子S7-200以及S7-200 Smartplc；集成的串口(支持Modbus,RS422/RS485自适应切换)，可以和市场主流的小型PLC建立稳定可靠的通信连接(三菱FX系列、欧姆龙CP1系列、台达DVP-SV/ES2系列)。

　　以上就是faceui给大家带来了关于西门子hmi人机界面的类型，看完后，各位朋友对于西门子hmi人机界面有了很多的认识，希望这些内容对你们有所帮助。
