在hmi显示器上如何显示时间？

hmi代表着机器发展向着智能化的方向前进，而要实现人机交互，hmi需要借助显示器或者触摸屏来显示内容。那大家知道在hmi显示器上如何显示时间吗？如何更好地设计hmi系统？今天就让faceui为大家介绍。

　　hmi显示时间的方法

　　hmi的时钟显示设置方法有两种，一个是采用日期/时间元件来显示本机的时间，另外一个就是采用数值显示的方法，用HMI本地的系统寄存器来显示时间。

　　1、采用日期/时间元件

　　这个方法简单，在元件中选择日期/时间：可根据中文的显示要求来选择格式：年月日YYYY/MM/DDJ,星期可设置英文缩写也可换成中文的点击标签设置。

　　这样星期就中文显示了，时间设置成时分秒：HH/MM/SS,可改成12小时制的，同样am能改成中午，pm改成下午。

　　2 、采用数值显示的方法

　　建立一个数值显示，采用LocalHMI，选择系统寄存器，这里选择LW9017-LW9023，依次建立，在么个数值前面表明年月日、星期、时分秒即可。

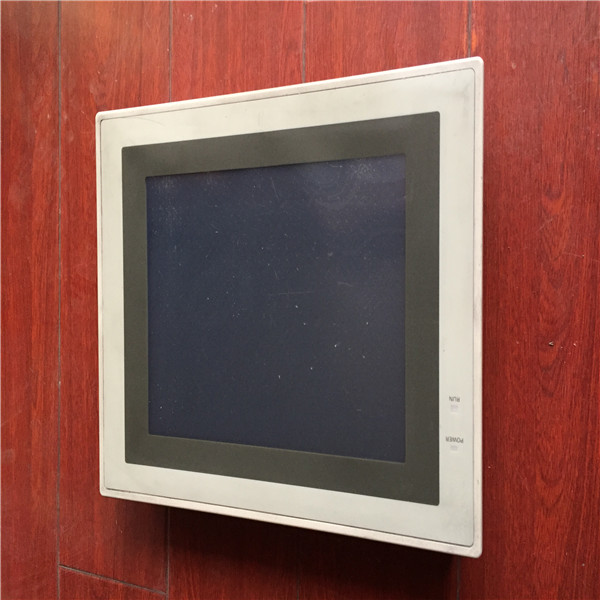

hmi显示（图片来自网络）

　　如何更好地设计hmi系统

　　1、好的图板设计

　　HMI设计的一个很好的起点是考虑到操作员的观点和易用性，详细说明主屏幕，设备状态屏幕，设置点或配方屏幕，手动功能，消息显示和故障显示。然后可以将这些文本概要转换为每个屏幕的图板。

　　图板应突出显示动态图形，例如状态指示器。它还应在屏幕顶部包括重复的图形（例如标题），并在屏幕边缘包括导航按钮。屏幕按钮，指示器和数字显示应适当对齐和分组。例如，请勿将屏幕选择器按钮与开始/停止按钮混合使用。

　　2、多听取操作人员和调试人员的建议

　　图板是记录HMI样式，图形，用户要求和功能要求的好方法，以便及早审查基本的HMI设计。在审核期间，操作员和其他工厂调试人员的意见将有助于完善HMI设计并确保有效的HMI。

　　在创建图板和后续的HMI设计时，请问自己对操作员重要的是什么。更多数据并不一定总能带来更好的结果，因此不要让操作员不知所措。相反，应专注于操作员的任务以及了解机器或过程状态所需的内容。您无需显示每个模拟值，而应以一种使设备状态一目了然的方式显示信息。在沟通时，有两个很好的问题要反复问：“您希望在哪里找到该信息？”和“您希望发生什么？”，

　　3、适当的使用动画

　　定义好要求后，开发图形时请小心，因为这不是表达你是毕加索的机会。一些更具艺术才华的HMI设计师喜欢使用HMI软件中提供的所有颜色和图形动画。显示泵和风扇旋转，阀门打开和关闭以及管道中的流体流动很酷，但可能过度，可能分散操作员的注意力。

hmi显示（图片来自网络）

　　例如，使用动画显示盒子在传送带上的位置是对传送带状态的快速有效指示。但是，如果屏幕的意图是显示高级故障指示，则显示泵电动机的旋转可能会分散注意力。所以，要在使操作员更有效率的情况下，进行动画处理。

　　4、配色方面

　　有效使用颜色的关键是简单。避免过多的颜色或闪烁的警报。坚持使用“交通灯”模型进行关键操作：红色表示停止/故障/故障；黄色警告；绿色表示OK /开始/执行/通过。

　　建议使用低对比度的灰色背景，限制过度使用颜色。这样可以减少屏幕混乱。考虑浅灰色屏幕背景，其中一个典型的指标是深灰色的OFF状态和白色在ON状态。这在眼睛上，长时间看也很舒服，并且当灯泡打开时变成白色时很有意义。

　　5、适当的密码保护

　　仔细考虑哪些屏幕或对象应可供所有人员使用，哪些应仅限于维护，工程或管理人员使用。进行评估时，请考虑安全性和功能的复杂性。意识到过于严格，复杂或不断变化的密码策略会损害生产力，甚至可能导致意外的·人员之间的共享密码。

　　以上就是faceui为大家介绍的关于hmi显示的相关内容。hmi显示的内容很多，但是这些都跟hmi系统设计有关，今天小编介绍的是关于时间显示的内容，想了解更多关于hmi设计内容的相关话题，记得关注我们。
