hmi连接PLC实现方式是怎么做的

说起hmi，大家应该有所了解，但hmi除了相关的触摸屏、操作系统、控制系统外，hmi连接也非常关键。要想让hmi发挥作用，就需要将hmi相关的设备有效连接，包括跟其他设备或者网络。那究竟hmi连接有哪些设备需要连接呢？如何有效的连接呢？它的实现方式如何？今天就让faceui为大家介绍hmi连接。

　　hmi连接PLC的实现方式

　　HMI与PLC之间的通讯，可以说有很多很多的方式。以太网也好，串口也好，其实归根结顶，就是通过HMI“写”状态到PLC里面去。PLC程序在线的话，每一个动作都是有很多条件限制的。比如说开一台电机，电机能发动的条件就会包括得有“电机是否有故障，电机控制模式是否在自动……等等”如果说条件不满足，电机是开不起来的（换句话说，在PLC的程序里面，开命令的这个“位”是置不下去的）。这是对于PLC程序本身而言的。

　　这里小编教一个方法：

　　1、首先在电脑中，打开HMI程序编辑软件EasyBuilder Pro。

　　2、然后新建一个工程，这里使用HMI型号，其他型号操作一样，点击确定。

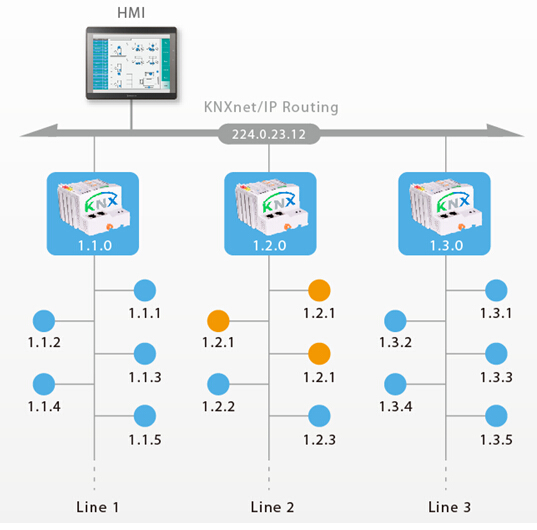

hmi连接（图片来自网络）

　　3、HMI连接的PLC(其他品牌、其他型号PLC均可)。

　　4、然后点击页面左上角的元件/PLC控制/新增。

　　5、在PLC控制中设置，控制类型: 数据写入设置（当前基本窗口ID)，触发地址：D10（此处设置的元件地址，即是PLC中接收画面编号的地址），设置完成以后，点击确定。

　　6、点击关闭完成PLC控制，这样就完成设置了，将HMI程序编译之后下载到HMI触摸屏，HMI的地址编号会储存至PLC的D10中。

　　HMI连接到手机怎么操作

　　小编重点介绍如何启动USB数据联机功能，可让HMI通过USB线连接至Android手机并分享网络。

　　操作说明：若欲启动USB数据联机功能，只需通过micro USB线或者任何可连接手机的USB传输线，连接HMI与Android手机，并开启Android手机的USB数据联机。

　　1、 硬件架构。HMI直接与安卓手机通过USB数据连接线进行硬件连接。

hmi连接（图片来自网络）

　　2、Android手机USB网络共享设置。安卓手机与HMI通过USB数据连接OK后，打开手机【网络热点】勾选【USB网络共享】即可。

　　3、画面制作。接着通过系统寄存器LW-11380 及 LW-11381来监控USB数据联机的状态即可。

　　画面制作具体操作：

　　步骤1、建立两个 【多状态设定】 元件，地址为LW-11380，模式分别为 [写入常数: 0] 与 [写入常数: 1]，用来停止/启动USB数据联机功能。

　　步骤2、建立一个 【多状态指示灯】 元件，地址为LW-11381，[状态数] 设为6，并于标签选项卡分别输入各状态的文字叙述 (0:无设备, 1:断线, 2:已联机, 3:失败, 4:OS不支援, 5:HMI不支持)，用来检视当前USB数据联机的状态。

　　以上就是faceui为大家介绍的关于hmi连接的相关内容。虽然hmi备受大家的关注，但是要想熟悉hmi系统，除了了解必要的硬件和软件外，对hmi连接也要非常熟悉才行，毕竟hmi连接是hmi有效发挥作用的必要一环。
