hmi检查后发现的故障如何处理

hmi系统的出现，让人与机器之间多了一些联系，也让人机交互成为了一种现实。但是机器难免会有故障，如何解决hmi检查出来的问题呢？今天就让faceui为大家介绍几种hmi检查后发现的故障如何处理。

　　hmi检查后发现的故障如何处理

　　一. 触摸屏内口令怎么设置？

　　1、在TP 菜单栏里，打开文件/系统设置/参数，然后在参数选项卡中设置好普通、高级或者系统口令。

　　2、设置跳转画面按钮，输入画面号60001。

　　3、在需要口令保护的按钮、数据输入框等部件的属性窗口中，打开按键选项卡，在口令栏内，选择此处口令的类型，包括普通、高级或者系统。具体操作见触摸屏说明书。

　　二. 触摸屏与PLC，变频器无法正常通讯，在屏幕上显示“正在通讯中…….”？

　　1、检查屏与设备间的连接电缆是否损坏，接触是否正常，如果是用户自己制作的电缆，必须确保接线正确。

　　2、检查通讯参数的设置。屏的通讯参数必须和通讯设备的通讯参数相一致，如：设备类型、站号、波特率、停止位、数据位、奇偶校验。

　　3、以上均正确的情况下，用户必须要检查工程画面中的内容，尤其是按钮，数据输入等与通讯设备有关的部件，检查这些部件所选择的设备、站号是否正确。例如：屏与信捷PLC通讯，PLC 的站号为1，并通过电缆与TP 的PLC 口连接。然后在TP 编辑画面上，添加了一个对PLC 内的软元件M0 置位的按钮，那么这个按钮的“站点号”就要设置为1，“设备”栏选择PLC 口。

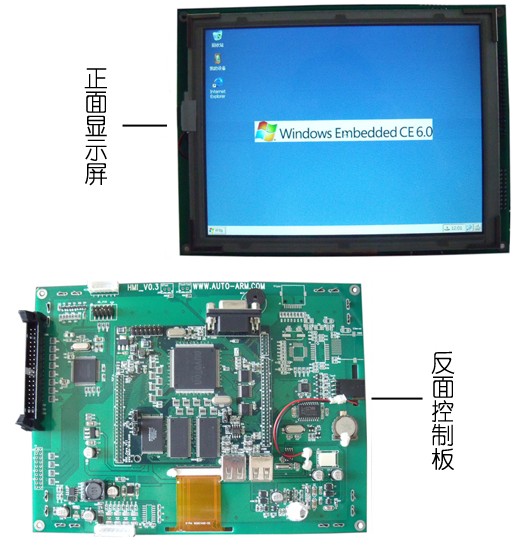

hmi检查（图片来自网络）

　　三. 触摸屏作为从机如何设置？

　　在新建画面、选择设备类型时，用户可以选择“modbus 从设备（显示器为Slave）”或者“自由机型（显示器为Slave）”，前者用于modbus 协议，后者用于自由格式协议与屏通讯。自由格式协议的详细说明请参见信捷相关文档。

　　四. 触摸屏无法下载

　　1、如果提示“连接超时”，请用户先检查连接电缆是否接触不良或损坏。

　　2、重新上电，再下载。

　　3、将屏下载口的5、8 脚短接，再重新上电（注：断电到上电的过程中，5、8 脚要保持短接状态）

　　五. 触摸屏画面设置正确了，离线模拟为什么不行？

　　以下情况无法使用模拟功能：

　　1、选择的通讯设备不是信捷XC。

　　2、屏的类型属于OP 系列。

　　3、工程中含有打印画面。

　　说明：如果排除以上可能，模拟仍然无法实现，但下载到屏中正常，请以屏为准。

　　六. 触摸屏在线模拟为什么一直显示正在通讯中？

　　1、与电脑通讯的COM 口未选择正确。

　　具体操作：在“在线模拟”画面上右击鼠标，出现选择栏，选择“com port”，然后在“PLC port”里选择设备占用电脑的com 口，然后点确定，关闭在线模拟画面之后，再重新打开一次。

　　2、检查设备与电脑之间的通讯电缆是否连接好，接线是否正确。

　　七. 把程序写入触摸屏里面后，在屏幕中间出现了芯片图案？

　　1、画面中出现了屏无法读取的内容或元件，可用排除法。

　　2、用户画面内容过多导致无法写入，可对画面进行删减。

　　3、排除以上可能，仍然不能解决的，请与我公司联系。

hmi检查（图片来自网络）

　　HMI的接口种类

　　HMI的接口种类很多，有RS232、RS485、CAN、RJ45网线接口。

　　HMI系统必须有几项基本的能力：

　　1、实时的资料趋势显示——把撷取的资料立即显示在屏幕上。

　　2、自动记录资料——自动将资料储存至数据库中，以便日后查看。

　　3、历史资料趋势显示——把数据库中的资料作可视化的呈现。

　　4、报表的产生与打印——能把资料转换成报表的格式，并能够打印出来。

　　5、图形接口控制——操作者能够透过图形接口直接控制机台等装置。

　　6、警报的产生与记录——使用者可以定义一些警报产生的条件，比方说温度过度或压力超过临界值，在这样的条件下系统会产生警报，通知作业员处理。

　　以上就是faceui为大家介绍的关于hmi检查的相关内容。当然只要是机器都有可以能出现故障，通过hmi检查发现的故障如何处理，上述内容希望能给大家一个解决的方法。
