hmi柜有哪些功能和特点？在工控系统中应用是什么

hmi人机操作界面在如今生活中应用是非常广泛的，hmi人机操作界面经常被用在工控系统中，用于辅助完成各项智能操作，那么hmi柜有哪些功能和特点？在工控系统中应用是什么？

　　工业人机界面的特点和功能

　　工业人机界面Human Machine Interface，简称HMI，又称触摸屏监控器，是一种智能化操作控制显示装置。工业人机界面以特殊设计的计算机系统32位RISC CPU芯片为核心，在STN、TFT液晶显示屏或EL电发光显示器上罩盖有透明的电阻网络式触摸屏。触动屏幕时，电阻网络上的电阻和电压发生变化并由软件计算出触摸位置。

　　HMI的主要功能有：数据的输入与显示；系统或设备的操作状态方面的实时信息显示；在HMI上设置触摸控件可把HMI作为操作面板进行控制操作；报警处理及打印；此外，新一代工业人机界面还具有简单的编程、对输入的数据进行处理、数据登录及配方等智能化控制功能。

　　HMI在PLC工控系统上的应用

　　下面以国内某大型浮法玻璃生产线冷端切割区主控系统为例，介绍HMI在PLC工控系统上的应用。

　　1.HMI与PLC之间的通讯

　　当HMI用于PLC控制系统时，HMI与PLC之间通过串口以Direct Link（直接连接）方式进行通讯。在该方式下，HMI根据要求直接读入PLC的数据或把数据写入PLC相应的地址中。由于内装通讯协议，因此无须编制通讯程序，只要指定所用PLC类型即通讯协议，运行时便可实现通讯。因此大大减少了PLC用户程序的负担。在系统设计时，直接指定控制部件与其对应PLC的输入输出（I/O）、寄存器（R）、中间寄存器（M）的地址，运行时HMI就能自动和PLC进行数据交换。直接读取或改写PLC相应地址的内容，并据此改变画面上显示内容。同时通过对HMI的触摸操作，可向PLC相应的地址输入数据。

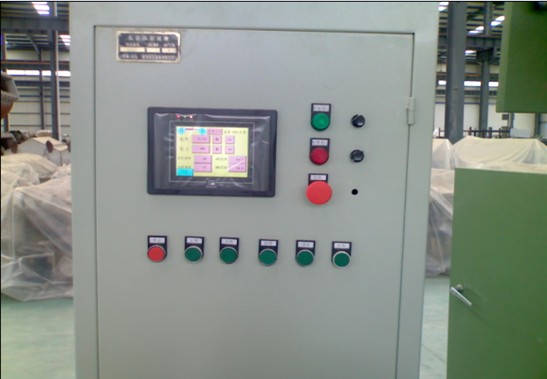

hmi柜（图片来自网络）

　　2.HMI监控主面

　　整个HMI监控系统采用树型结构，由监控主画面及相应功能子画面组成。在监控主画面下端设有控制功能键，按动功能键可以依次进入相应子画面，执行所需的功能。在每一个子画面中可通过 上一页 、 下一页 功能键在同一功能组中进行画面切换，在任一子画面都可以通过主画面 功能键退回到监控主画面。系统自动采集相关数据，将切割计划、测量脉冲、辊道速度等一些重要生产工艺参数显示在主画面上，便于操作人员的观察。监控主画面上还有生产过程的动态画面显示，在动态画面上以各种形式模拟出主要控制设备的运行情况，例如光电开关的动作、电磁阀的吸合、电机的运行停止等，直观、生动的反映出现场的过程，方便操作人员对生产情况、设备工况的了解。显控公司的HMI编程软件SamDraw3.2提供了丰富的控制部件，例如按钮部件、画面切换部件、指示灯部件、数据文本显示部件等等，实现上述功能只要根据需要选择相应的控制部件，定义好其属性即可。SamDraw3.2采用监控软件通用模式，所有控制部件的属性通过组态形式完成，以实现相应控制功能。使用SamDraw3.2内附的图库及作图工具来构造生产现场的模拟画面，简便易行。内容丰富的作图工具库，使得画面生动、丰富多彩。 而且SamDraw3.2还支持图片上传以及自定义图库功能，用户可以很方便的将本地图片生成为图库或控件，在以后的组态过程中可以很方便的调用。此外，充分利用HMI的优势将原先布置在控制柜上的开关、指示灯尽可能地用HMI中的控制部件替代，这样做减少硬件设备，简化了现场设备间的接线，更重要的是给设计和调试带来诸多方便。

　　主控系统中有多达近百个参数需要设置，根据控制功能将其分为联锁、横切、横掰、速度、掰边、纵掰及设备参数组，使整个系统的结构更加合理。同时利用HMI触摸操作的特性使参数设置变得极为直观和简便。在参数设定时，点击数字输入控件自动弹出系统的数字键盘进行操作。每个参数在部件属性中定义并分配了相应的PLC地址，当确认后输入的数据将存入PLC指定的地址中。操作完成后，按动ENT键，可消去数字键盘同时完成数字输入。此种设计模式可最大化地利用画面的有效面积。同时每个参数都设有上下限限制，当输入数值超限时，系统将拒绝接受并且不能退出键盘，待输入正确后方可退出。此外对重要的系统设备参数组，为安全起见，可以对参数设置画面设置访问权限，赋予操作人员不同的操作权限，增加系统的安全性

　　3.HMI报警功能

　　在系统报警设计时，将故障信息在报警编辑器中编辑好，并在报警记录子画面中设置报警记录显示部件用于故障信息显示。系统运行发生故障时，HMI根据PLC传送的故障信号，将报警编辑器中对应的故障信息在报警记录子画面显示出来。同时监控主画面上的“故障”信号灯将闪烁，声响报警。此时操作人员可进入报警记录子画面，根据故障信息查找原因，及时处理。

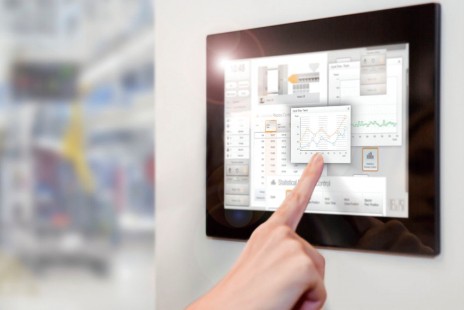

hmi柜（图片来自网络）

　　通过以上内容的介绍，相信大家对hmi柜在工控系统中应用和功能特点也清楚了吧，欢迎关注我们的网站了解更多信息。
