在汽车的构造中,仪表盘属于重要的组成部分,因此也成为人们进行设计的重点内容,那么,接下来就让我们来为大家分享下汽车仪表hmi设计的要点,相信大家看完之后,自然也会知道进行汽车hmi设计。
1、HMI人机界面产品的选型指标
1)显示屏尺寸及色彩,分辨率;
2)HMI的处理器速度性能;
3)输入方式:触摸屏或薄膜键盘;
4)画面存贮容量,注意厂商标注的容量单位是字节、还是位;
5)通讯口种类及数量,是否支持打印功能。

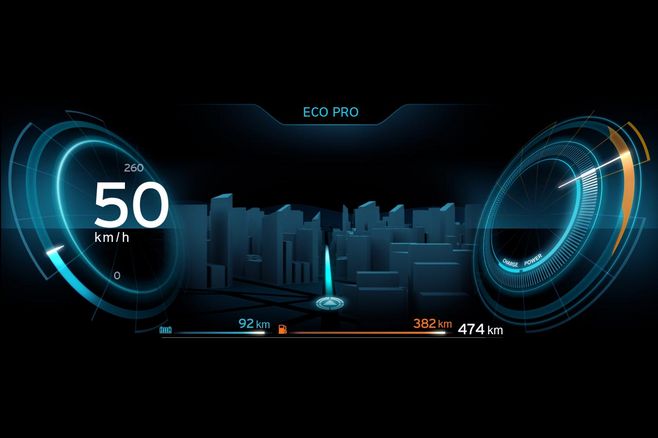

(图片来自网络)
2、汽车仪表hmi设计的要点
从显示角度去看,仪表信息可以分为:常显、临时。常显信息主要有车速、转速(油然车)、水温、油量、时间、温度;临时信息:报警指示灯、车辆基本信息、菜单、主动安全信息(车道偏离、前方车距、左右方来车,等);临时信息又分为:主动与被动。主动信息,可以理解为提示报警信息需要驾驶员主动去操作,提示界面才消失;被动信息,不需要驾驶员去操作,它过几秒(可设置)自动消失。
从主次角度去看,非常重要信息:车速、转速、油量、水温、气压(卡车)、电池(电动车),主要信息:菜单(显示模式、驾驶信息、车辆信息、娱乐系统、维修保养、仪表设置)、报警信息、自动安全信息;次要信息:时间、温度、行程、等。
纵观现有主车产仪表HMI设计,车速与转速两者表现形式主要划分为:分离式,合并式,异形式。分离式:我们经常看到车速与转速分布在仪表左右两边,特别是在机械式仪表、电磁脉冲式仪表设计阶段时;合并式:车速与转速合并成为整体,位于仪表中心。分离式与合并式,它们形态都是通过圆形来表现,但是异形式,它的形态完全打破传统表现形式,它应用不规则形态去表达,界面整体性非常强烈,往往能够展示它非常独特,眼前一亮的视觉感官。
(图片来自网络)
仪表的菜单展示方式主要四种方式:上方、左右两方、中间、混合。上方菜单主要与车速、转速分布在左右两边搭配。并且菜单的二级内容,比较直观展示出来,层级关系比较浅。左右两方、中间菜单与车速、转速在中间搭配,一般通过漂亮图标进行搭配,画面感比较强烈,但是二级内容需要点击进去才能够查看,层级相对比较深。但是通过设计可以解决它们各自的缺点,发挥它们各自优点。混合式,两种或以上菜单展示方式综合应用,根据不同应用环境进行最合理菜单展示。菜单设计为什么不位于下方呢?在驾驶环境,提倡安全驾驶,信息展示尽可能与驾驶员的视线保持一致,而仪表的物理位置已经是在视线下方了,为了尽可能保持视线一致,所以仪表HMI菜单设计尽可能放在上方;并且菜单使用频率是非常高,方便驾驶员在最短时间内准确地查看信息。
以上就是我们在上文为大家分享的关于汽车仪表hmi设计的要点,希望大家可以好好的研究上面的内容,这样可以为大家带来启发。
