hmi模板设计步骤有哪些？

说起hmi，可能很多朋友都不知道它是什么，也不知道它是干嘛的，那么，hmi是什么?hmi模板设计步骤是怎样的?带着这些问题，接下来就让小编来给大家简单说说有关这方面的内容吧。

什么是hmi

　　HMI是Human Machine Interface 的缩写，“人机接口”，也叫人机界面。人机界面(又称用户界面或使用者界面)是系统和用户之间进行交互和信息交换的媒介。

hmi模板设计步骤有哪些

　　1. 创建并定义标准

　　将操作员所处的物理环境考虑进来，比如控制室的照明、他们监控的屏幕数量、座位离屏幕的距离等。这些因素有助于确定标准，比如字体大小、符号、颜色。形状和图片库有助于确保图案的一致性。

记住下面这些提示：

　　明智地使用颜色。将主要的数据(过程数值)用高对比度突出显示。次要的或支持性的数据(文本描述符号等)用小一点的字体显示，或将其融合到背景上。警报数据必须使用亮色，使之能够轻易地让人认出。对每种警报优先级都必须选择专用的颜色。

　　确保过程线路从左到右，尽可能避免使用曲线及交叉线。

　　要保持一致性。在细节、布局、符号、缩略语方面保持绝对的一致性。

　　用较宽的线条表示主要的过程流(从进料到主产品)。这种方法有助于区分主要产品/过程流和公用设施线路。

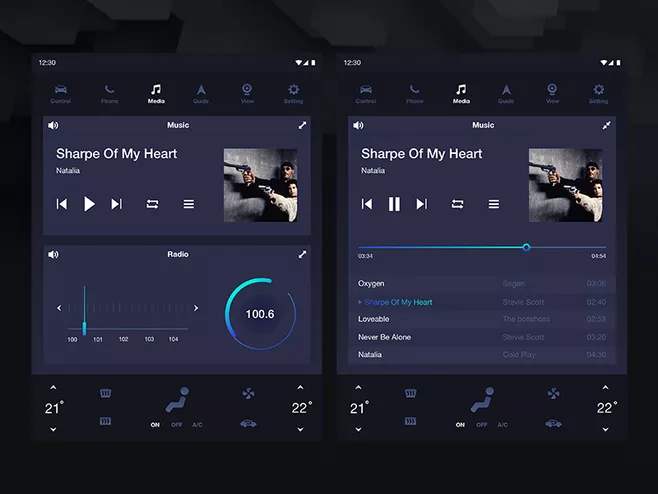

　　（图片来自网络）

2. 收集、核查数据

　　数据来源可能是P&ID、现有显示设备、流程、事件分析、与操作员的交流等各个方面的组合。

　　P&ID看起来可能是最复杂的元素。但是请记住，虽然P&ID中的所有部件对过程来说都是至关重要的，但对HMI的显示界面来说它们并非都是重要的。

　　有时候最基本的工具-一盒彩色铅笔-是最有用的。当研究P&ID时，用铅笔画出仪表和流程。不要考虑没有仪表连接到DCS的线路，只画那些有连接的。

3. 建立初稿

　　初稿可以是对现有显示设备的标记、Microsoft Visio或CAD画图、甚至只是一张素描草图。

　　在开始绘制草图的时候，画出你已经标记在P&ID上的图表线，尽量使用直线和非交叉线。结果就应该是一张完整的图表，涵盖了所有需要引入到HMI界面上的东西。你也将因为消除不必要的线路和数据而将出错的概率减到最小。

　　要根据重要性或价值来表征设备，而不是物理尺寸。给予对象合理的显著性状。最大的对象并不总是最重要的。

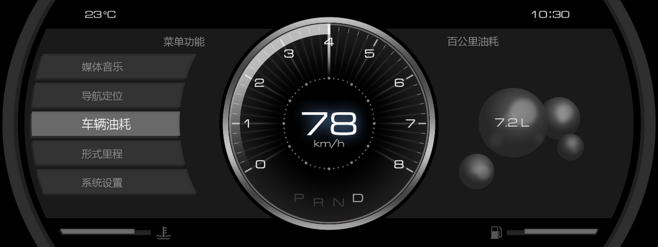

　　（图片来自网络）

4. 改进、审核

　　将信息和功能进行归类，而不是杂乱罗列。要保证相关的信息在视觉上出现在容易被人接受的群组中。均匀地将信息和图形分布在屏幕上能降低混乱程度。最后一点是，如果核心任务/功能处于中央，图形和流程图通常更易于被人看懂。要将这种思想应用到你的显示屏幕上。

　　hmi模板设计步骤是怎样的?今天小编就给大家分享到这里了，大家应该都弄明白了吧，希望这篇文章能够帮助到大家。
